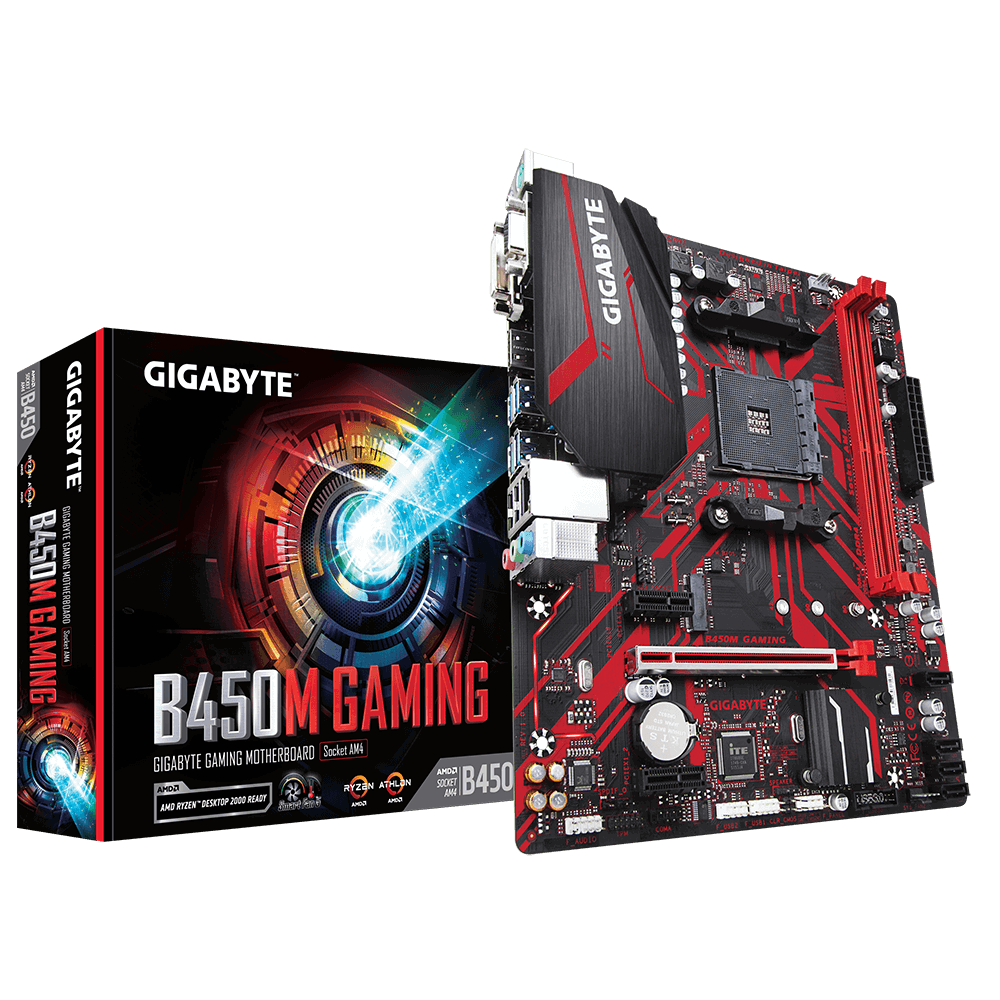

Материнская плата GIGABYTE B450M GAMING

Материнская плата GIGABYTE B450M GAMING AM4 B450 PCI-E Dsub+DVI+HDMI GbLAN SATA RAID MicroATX 2DDR4

• Процессор

  Разъем AM4:
  1. Supports AMD 3rd Gen Ryzen™/ 2nd Gen Ryzen™/ 1st Gen Ryzen™/ 2nd Gen Ryzen™ with Radeon™ Vega Graphics/ 1st Gen Ryzen™ with Radeon™ Vega Graphics/ Athlon™ with Radeon™ Vega Graphics Processors
  * Подробная информация размещена в разделе "Список совместимых процессоров"

• Набор микросхем
  (чипсет)

  1. AMD B450

• Подсистема памяти

  1. 2 DIMM-разъема для модулей памяти DDR4, максимальный объем ОЗУ 32 Гбайт
  2. Двухканальный режим работы модулей ОЗУ
  3. Support for DDR4 3600(O.C.)/3466(O.C.)/3200(O.C.)/2933/2667/2400/2133 MHz memory modules
  4. Поддержка модулей ОЗУ DIMM 1Rx8/2Rx8 без ECC и буферизации (функционируют в режиме non-ECC)
  5. Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16
  6. Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
  * Подробная информация размещена в разделе "Список совместимых модулей ОЗУ"

• Графический интерфейс

  *Встроенное графическое ядро в составе процессора:
  1. 1 D-Sub выход, максимальное экранное разрешение 1920x1200@60 Гц
  2. 1 DVI-D выход, максимальное экранное разрешение 1920x1200@60 Гц
     * DVI-D порт не поддерживает подключение через D-Sub адаптер.
  3. 1 порт HDMI, максимальное экранное разрешение 4096x2160@60 Гц
  4. * Support for HDMI 2.0 version and HDCP 2.2.
  5. * Зависит от модели установленного процессора.
  Максимальный объем разделяемой памяти 2 Гбайт

• Аудиоподсистема

  1. Кодек Realtek^® ALC887
  2. Формат представления аудиосигнала: High Definition Audio
  3. Схема позиционирования аудиосигнала 2/4/5.1/7.1
  4. *Для настройки 7.1-канального звука необходимо использовать порты вывода HD-звука на переднюю панель и включить режим многопоточности с помощью аудиодрайвера.
  5. Выход цифрового S/PDIF-интерфейса

• Сетевой
  LAN-интерфейс

  1. Контроллер Realtek® GbE LAN (10/100/1000 Мбит)

• Разъёмы для плат расширения

  1. 1 разъём PCI Express x16 с пропускной способностью x16
  2. Разъем PCIEX16 удовлетворяет требованиям спецификации PCI Express 3.0
  3. 2 разъёма PCI Express x1
     (Разъёмы PCI Express x1 соответствуют стандарту PCI Express 2.0.)

• Интерфейсы накопителей

  1. 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2* SSD support)
  2. * Зависит от модели установленного процессора.
  3. * Supports only M.2 SATA SSDs when using an AMD Athlon™-series/ 7th Gen. A-series or Athlon™ X4 APU.
  4. 4 разъема SATA 6 Гбит/с
  5. Поддержка дисковых массивов RAID 0, RAID 1, и RAID 10

• Интерфейс USB

  Чипсет:
  1. 2 порта USB 3.1 Gen 1 (доступны при подключении планки с USB-портами к колодке на плате)
  2. 6 портов USB 2.0/1.1 (2 порта на задней панели, 4 порта доступны при подключении USB-разъемов на выносной планке)
  Процессор:
  1. 4 порта USB 3.1 Gen 1 на задней панели

• Разъемы на системной плате

  1. 24-контактный ATX-разъем
  2. 8-контактный разъем питания ATX 12 В
  3. Разъем для вентилятора ЦП
  4. 2 разъема для системных вентиляторов (System fan)
  5. 1 разъем M.2 Socket 3
  6. 4 SATA-разъема 6 Гбит/с
  7. Группа разъемов фронтальной панели
  8. Колодка для аудиоразъемов на фронтальной панели
  9. 1 разъем S/PDIF Out
  10. 1 разъем для подключения LED-линейки ЦП/RGB LED-линейки
  11. 1 разъем для подключения портов USB 3.1 Gen 1
  12. 2 разъема для подключения портов USB 2.0/1.1
  13. 1 разъем для подключения модуля TPM (Trusted Platform Module); колодка 2x10 для модуля GC-TPM2.0
      * Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
  14. 1 разъем для подключения динамика
  15. 1 COM-порт
  16. Перемычка для возврата настроек CMOS в состояние <По умолчанию>
  17. 1 разъем для подключения датчика вскрытия корпуса

• Разъемы на задней панели

  1. 1 PS/2 порт (Клавиатура)
  2. 1 PS/2 порт (Мышь)
  3. 1 порт D-Sub
  4. 1 порт DVI-D
  5. 1 порт HDMI
  6. 4 порта USB 3.1 Gen 1
  7. 2 порта USB 2.0/1.1
  8. 1 сетевая LAN-розетка RJ-45
  9. 3 разъема аудиоподсистемы

• Микросхема
  I/O-контроллера

  1. Контроллер iTE® I/O

• Контроль за состоянием системы

  1. Автоопределение напряжения питания
  2. Определение рабочей температуры
  3. Определение скорости вращения вентиляторов
  4. Уведомление о превышении порогового значения температуры
  5. Уведомление о выходе из строя вентиляторов
  6. Управление скоростью вращения вентиляторов
  7. *Поддержка функции управления скоростью вращения вентилятора зависит от используемой системы охлаждения.

• BIOS

  1. 1 микросхема ПЗУ, 128 Мбит
  2. Лицензионный AMI UEFI BIOS
  3. Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Фирменные функции и технологии

  1. Поддержка фирменной утилиты APP Center
     * Доступность отдельных утилит в приложении APP Center зависит от модели материнской платы. Функционал конкретной утилиты может отличаться в зависимости от модели материнской платы.
     Функция 3D OSD
     Фирменная функция Auto Green
     Поддержка облачной станции (Cloud Station)
     Фирменная утилита EasyTune
     Функция Fast Boot
     Функция Game Boost
     Фирменная функция On/OFF Charge
     Фирменная функция RGB Fusion
     Функция Smart Backup
     Функция Smart Keyboard
     Функция Smart TimeLock
     Функция Smart HUD
     Smart Survey
     Обозреватель информации о системе
     Фирменная утилита USB Blocker
  2. Фирменная утилита Q-Flash
  3. Поддержка Xpress Install

• ПО в комплекте поставки

  1. Антивирусный пакет Norton® Internet Security (OEM-версия)
  2. Утилита Realtek® 8118 Gaming LAN Bandwidth Control

• Операционная система

  1. Windows 10 (64-разрядная)
  2. Поддерживается 64-разрядная версия Windows 7*
  3. * Поддержка 64-разрядной ОС Windows 7 возможна только при условии установки в систему процессора AMD Pinnacle Ridge или Summit Ridge.
  4. * Прежде, чем устанавливать ОС Windows 7, пожалуйста, загрузите с официального сайта GIGABYTE утилиту Windows USB Installation Tool.

• Форм-фактор (габариты, мм)

  1. Micro ATX; 244 x 205
